ما هي مقاومة كابل هوائي؟
باعتباري موردًا ذو خبرة في الكابلات الهوائية، غالبًا ما أواجه استفسارات بخصوص مقاومة الكابلات الهوائية. يعد فهم مقاومة الكابل الهوائي أمرًا بالغ الأهمية للمهندسين والفنيين وأي شخص مشارك في تركيب وتشغيل أنظمة نقل الطاقة والاتصالات. في منشور المدونة هذا، سأشرح ما هي مقاومة الكابلات الهوائية، وأهميتها، والعوامل التي تؤثر عليها، وسأوصي أيضًا ببعض منتجاتنا الممتازة.
تحديد مقاومة الكابلات الهوائية
المعاوقة، في سياق الدوائر والكابلات الكهربائية، هي مقياس للمعارضة التي تظهرها الدائرة لتدفق التيار المتردد (AC). على عكس المقاومة، التي ترتبط فقط بتحويل الطاقة الكهربائية إلى حرارة، تأخذ المعاوقة في الاعتبار المقاومة، والمفاعلة الحثية، والمفاعلة السعوية. بالنسبة للكابل الهوائي، تمثل المعاوقة كيفية تأثير الكابل على الإشارات الكهربائية التي تنتقل عبره.
عادةً ما يتم التعبير عن مقاومة الكابل الهوائي بالأوم (Ω) وهي كمية معقدة. هذا يعني أن لها مقدارًا وزاوية طور. ويشير حجم المعاوقة إلى المعارضة الشاملة لتدفق التيار، في حين تعكس زاوية الطور فرق الطور بين الجهد والتيار.
ما أهمية مقاومة الكابلات الهوائية؟
- كفاءة نقل الإشارة: في أنظمة الاتصالات، مثل البث الإذاعي والتلفزيوني، يجب أن تتطابق مقاومة الكابل الهوائي مع مقاومة جهاز الإرسال والاستقبال والهوائي. تضمن مطابقة المعاوقة الجيدة أقصى قدر من نقل الطاقة من المصدر إلى الحمل. إذا كان هناك عدم تطابق في المعاوقة، فسوف ينعكس جزء من الإشارة مرة أخرى نحو المصدر، مما يؤدي إلى فقدان الإشارة وتدهورها.
- توزيع الطاقة: في خطوط نقل الطاقة، تؤثر المعاوقة على تدفق الطاقة الكهربائية. يمكن أن تؤدي المعاوقة العالية في الكابل إلى انخفاض كبير في الجهد على طول الخط، مما يقلل من كفاءة توصيل الطاقة. يمكن أن يؤدي ذلك إلى زيادة فقدان الطاقة وارتفاع درجة حرارة الكابل واحتمال تلف المعدات الكهربائية المتصلة بالخط.
- استقرار النظام: تلعب المعاوقة أيضًا دورًا في استقرار الأنظمة الكهربائية. في شبكة الطاقة، تؤثر مقاومة الكابلات الهوائية على مستويات تيار الخلل أثناء دوائر القصر. تعد إدارة المعاوقة المناسبة أمرًا ضروريًا لضمان التشغيل الموثوق لأجهزة الحماية والحفاظ على الاستقرار العام للشبكة.
العوامل المؤثرة على مقاومة الكابلات الهوائية
- مادة الموصل وحجمه: يؤثر نوع المادة الموصلة، مثل النحاس أو الألومنيوم، ومساحة مقطعها العرضي على مكون المقاومة للممانعة. يتمتع النحاس بمقاومة أقل من الألومنيوم لنفس منطقة المقطع العرضي، مما قد يؤدي إلى انخفاض المعاوقة الإجمالية. تتمتع أحجام الموصلات الأكبر عمومًا بمقاومة أقل، مما يقلل من الجزء المقاوم من المعاوقة.
- المواد العازلة: تؤثر المادة العازلة المستخدمة في الكابل على المفاعلة السعوية. تحتوي المواد العازلة المختلفة على ثوابت عازلة مختلفة، والتي تحدد السعة بين الموصلات. تؤدي السعة الأعلى إلى انخفاض المفاعلة السعوية عند تردد معين. على سبيل المثال، تتميز الكابلات ذات العزل من البولي إيثيلين بخصائص مقاومة مختلفة مقارنة بتلك ذات العزل من مادة PVC.
- هندسة الكابلات: الترتيب الفيزيائي للموصلات داخل الكابل، مثل المسافة بينها وبين مواقعها النسبية، يؤثر على كل من المفاعلات الحثية والسعوية. على سبيل المثال، في كابل متعدد الموصلات، يمكن أن يؤثر التباعد بين الموصلات بشكل كبير على المعاوقة. غالبًا ما يتم تصميم الكابلات الهوائية بأشكال هندسية محددة لتحقيق قيمة المعاوقة المطلوبة.
- تردد التشغيل: مقاومة الكابل الهوائي تعتمد على التردد. مع زيادة تردد الإشارة المتناوبة، تزداد المفاعلة الحثية، بينما تقل المفاعلة السعوية. وهذا يعني أن مقاومة الكابل يمكن أن تختلف بشكل كبير عبر نطاق واسع من الترددات. في أنظمة الاتصالات، حيث يتم استخدام نطاقات تردد مختلفة، يجب دراسة مقاومة الكابل بعناية لضمان نقل الإشارة بشكل صحيح.
منتجاتنا من الكابلات الهوائية واعتبارات المعاوقة الخاصة بها
في شركتنا، نقدم مجموعة واسعة من الكابلات الهوائية عالية الجودة المصممة لتلبية متطلبات التطبيقات المختلفة. اثنان من منتجاتنا الشعبية هماالألومنيوم الأساسية Xlpe معزول كابل ABC الكابلات العلويةوكابل الطاقة موصل الألومنيوم.

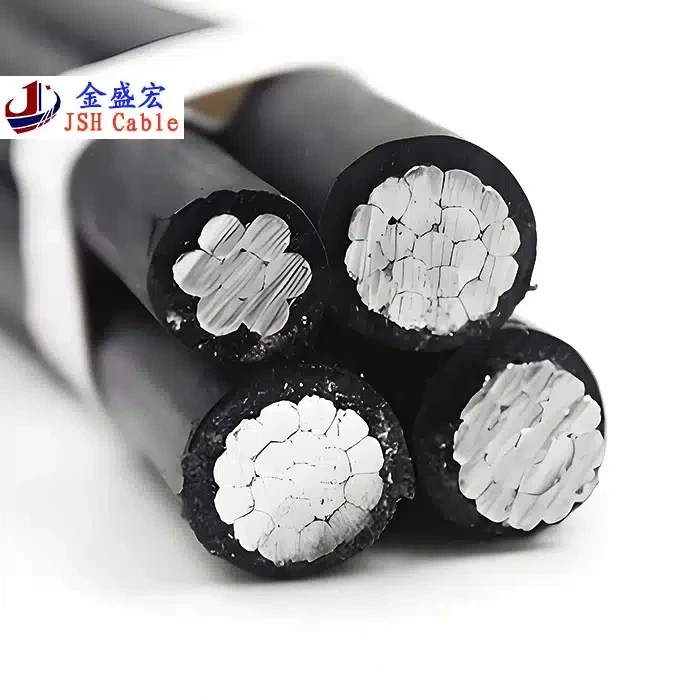

يتميز الكبل العلوي لكابل Abc المعزول من الألومنيوم Core Xlpe بعزل البولي إيثيلين (XLPE) المرتبط بشكل متقاطع. يتمتع XLPE بخصائص كهربائية ممتازة، بما في ذلك ثابت العزل الكهربائي المنخفض نسبيًا، مما يساعد على التحكم في المفاعلة السعوية للكابل. يوفر قلب الألومنيوم توازنًا جيدًا بين التكلفة والأداء. تم تصميم هذا الكابل ليكون له مقاومة مستقرة عبر نطاق واسع من الترددات، مما يجعله مناسبًا لتطبيقات توزيع الطاقة والاتصالات.
تم تصميم كابل الطاقة موصل الألومنيوم خصيصًا لنقل الطاقة ذات الجهد العالي. تعمل موصلات الألومنيوم كبيرة الحجم على تقليل مكون المقاومة للمقاومة، مما يقلل من فقدان الطاقة أثناء النقل. يتم اختيار عزل الكابل بعناية لتحسين المفاعلات السعوية والحثية، مما يضمن نقل الطاقة بكفاءة وثبات.
كيفية اختيار الكابل الهوائي الصحيح بناءً على المعاوقة
عند اختيار كابل هوائي، من الضروري مراعاة متطلبات المعاوقة المحددة لتطبيقك. فيما يلي بعض الخطوات لإرشادك:
- تحديد متطلبات التطبيق: حدد ما إذا كان سيتم استخدام الكابل لنقل الطاقة أو الاتصالات أو مزيج من الاثنين معًا. التطبيقات المختلفة لها احتياجات مقاومة مختلفة. على سبيل المثال، قد يتطلب نظام هوائي الراديو كبلًا بقيمة مقاومة محددة، مثل 50 أوم أو 75 أوم، لضمان مطابقة الإشارة بشكل صحيح.
- فهم نطاق التردد: إذا كان تطبيقك يتضمن نطاق تردد محدد، فاختر كبلًا يتمتع بمقاومة تظل ثابتة نسبيًا ضمن نطاق التردد هذا. سيساعد هذا في تقليل تشويه الإشارة وضمان التشغيل الموثوق.
- النظر في تكوين النظام: خذ بعين الاعتبار مقاومة المكونات الأخرى في النظام، مثل أجهزة الإرسال وأجهزة الاستقبال والموصلات. يجب أن تتوافق مقاومة الكابل مع هذه المكونات لتحقيق أقصى قدر من نقل الطاقة وتقليل انعكاسات الإشارة.
اتصل بنا لشراء الكابلات الجوية
إذا كنت في السوق للحصول على كابلات هوائية عالية الجودة ذات خصائص مقاومة مصممة بعناية، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يزودك بالمعلومات الفنية التفصيلية وتوصيات المنتجات والأسعار بناءً على متطلباتك المحددة. سواء كنت بحاجة إلى كابلات لمشروع اتصالات صغير الحجم أو شبكة توزيع طاقة واسعة النطاق، فلدينا المنتجات والخبرة اللازمة لتلبية احتياجاتك.
لا تتردد في التواصل معنا لإجراء مناقشات الشراء. سنعمل معك بشكل وثيق لضمان حصولك على الكابلات الهوائية المناسبة لتطبيقك وأن يكون لديك مشروع سلس وناجح.
مراجع
- فليمينغ، دي بي (2000). الكتاب المرجعي للنقل والتوزيع الكهربائي. شركة وستنجهاوس للكهرباء.
- جروفر، مهاجم (1973). حسابات الحث. منشورات دوفر.
- سيمنز ايه جي. (2017). أساسيات نقل الطاقة. قطاع الطاقة سيمنز.
