كابل الطاقة المعزول N2XSERY XLPE

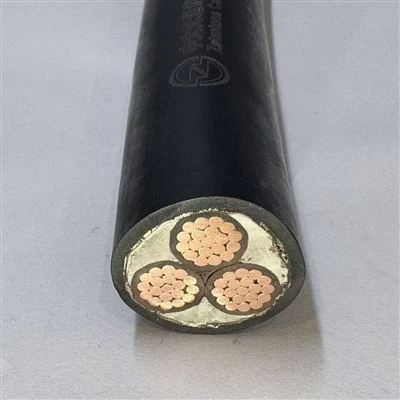

كابل الطاقة المعزول N2XSERY XLPEعبارة عن كبل طاقة ثلاثي-جهد متوسط ​​(MV) تم تصميمه لنقل الطاقة المهمة وتوزيعها في المشروعات الصناعية ومشاريع المرافق والبنية التحتية. تم تصميمه بشكل صارم وفقًا لمعايير IEC 60502-2 وIEC 60228، وهو يعتمد مجموعة هيكلية ناضجة: موصل النحاس، وعزل البولي إيثيلين المتشابك (XLPE)، وشاشة معدنية بشريط نحاسي، ودرع سلك فولاذي (SWA)، بالإضافة إلى أغلفة داخلية وخارجية من PVC.

يستخدم الكابل في جوهره موصلات نحاسية مجدولة (الفئة 2 لكل IEC 60228) لتحقيق التوازن بين التوصيل الكهربائي الممتاز والمرونة المعتدلة. يعمل عزل XLPE المبثوق الثلاثي- مع الطبقات شبه الموصلة المزدوجة- على التخلص من الفراغات الداخلية، وتحقيق توزيع موحد للمجال الكهربائي، وتوفير قوة عازلة متميزة. تعمل شاشة الشريط النحاسي على عزل التداخل الكهرومغناطيسي بشكل فعال وتتحمل تيار العطل، بينما يقاوم درع الأسلاك الفولاذية المجلفنة البثق الخارجي والتأثير وقوة التوتر بشكل مثالي - وهو تصميم رئيسي للدفن المباشر وبيئات الدفن المعقدة.

يحمي الغلاف الخارجي PVC الهيكل الداخلي من الرطوبة والمواد الكيميائية الصناعية والزيت والأشعة فوق البنفسجية، مما يبطئ شيخوخة المواد. مع درجة حرارة التشغيل المستمرة البالغة 90 درجة والحد الأقصى لدرجة حرارة الدائرة القصيرة-التي تبلغ 250 درجة (المدة خلال 5 ثوانٍ)، يتميز هذا الكابل بقدرة حمل تيار أعلى-وثبات حراري مقارنة بالكابلات التقليدية المعزولة بمادة PVC، مما يقلل من فقدان الطاقة أثناء توصيل الطاقة.

ككابل تيار متوسط ​​الجهد وفقًا للمعايير الأوروبية،كابل الطاقة المعزول N2XSERY XLPEوقد تم التحقق منها على نطاق واسع من خلال المشاريع الهندسية العالمية. تتم مطابقة كل طبقة هيكلية بدقة من حيث السُمك والمادة، مما يضمن التشغيل المستقر والآمن في ظروف العمل ذات الحمل الكامل-على المدى الطويل، وهو الحل المفضل لنقل الطاقة ذات الجهد المتوسط ​​في سيناريوهات العمل القاسية المختلفة.

الاستقرار الحراري العالي: يتحمل عزل XLPE التشغيل المستمر حتى 90 درجة وظروف الدائرة القصيرة 250 درجة-، مما يتيح سعة تيار أعلى بنسبة 20-30% من كابلات PVC.

حماية ميكانيكية متفوقة: يوفر الدرع المصنوع من أسلاك الفولاذ (SWA) مقاومة استثنائية لقوى السحق والصدمات والشد، وهو مناسب للدفن المباشر وبيئات الأحمال الثقيلة-.

عزل كهربائي ممتاز: يوفر XLPE فقدانًا منخفضًا للعزل الكهربائي، وقوة انهيار عالية، وأداءً ثابتًا تحت الجهد العالي، مما يقلل من تسرب الطاقة وهدر الطاقة.

الرطوبة والمقاومة الكيميائية: أغلفة PVC والبنية محكمة الغلق تحمي من دخول الماء والزيوت والأحماض والقلويات والمواد الكيميائية الصناعية، مما يضمن الموثوقية في البيئات الرطبة أو المسببة للتآكل.

التدريع الكهرومغناطيسي: تحتوي شاشة الشريط النحاسي بشكل فعال على التداخل الكهرومغناطيسي (EMI)، مما يحمي الكابلات والمعدات المجاورة من تشويه الإشارة.

مثبطات اللهب: الغلاف الخارجي PVC يتوافق مع معايير السلامة من الحرائق، مما يقلل من انتشار اللهب وانبعاث الدخان في حالة نشوب حريق.

مرونة تركيب واسعة: مناسبة للتركيبات الداخلية/الخارجية، والقنوات، والصينية، والدفن المباشر، والتركيبات تحت الماء؛ يعمل في درجات الحرارة المحيطة من -5 إلى +70 درجة.

مرافق الطاقة: شبكات توزيع الجهد المتوسط ​​والمحطات الفرعية وربط محطات توليد الكهرباء.

المنشآت الصناعية: مصانع التصنيع والمواقع الكيميائية والبتروكيماوية والمناجم والعمليات المعدنية.

الطاقة المتجددة: تجميع الطاقة الشمسية وطاقة الرياح، وتوصيلات نظام تخزين الطاقة.

البنية التحتية الحضرية: شبكات الكهرباء تحت الأرض والمباني التجارية والمستشفيات ومراكز البيانات.

مواصلات: أنظمة توزيع الطاقة للسكك الحديدية والمطارات والموانئ.

عمليات التثبيت -الثقيلة: الدفن المباشر في الأراضي القاسية وأسلاك الأنفاق والمشاريع التي تتطلب حماية ميكانيكية عالية.

لماذا تختار منتجاتنا



1. مراقبة الجودة الصارمة

يخضع كل كابل لاختبارات كهربائية بنسبة 100% (الجهد الكهربي، ومقاومة العزل، والاستمرارية) وعمليات فحص ميكانيكية (دقة الأبعاد، وسلامة الدرع، ومتانة الغلاف) وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC). يتم الحصول على المواد الخام (النحاس، XLPE، أسلاك الفولاذ) من موردين معتمدين، مع إمكانية تتبع الدفعة الكاملة لضمان الجودة.

2. اختيار المواد المتميزة

نحن نستخدم موصلات نحاسية عالية النقاء- (أكبر من أو تساوي 99.95% من النقاء) للحصول على أقصى قدر من التوصيل وأقل مقاومة. يضمن راتينج XLPE -عالي الجودة -ثباتًا حراريًا وعازلًا كهربائيًا على المدى الطويل. يوفر درع الأسلاك الفولاذية المجلفنة مقاومة فائقة للتآكل وقوة ميكانيكية.

3. متانة وطول عمر لا مثيل لهما

تم تصميمه لمدة 25+ من سنوات الخدمة، كما أن البناء القوي يقاوم الشيخوخة والتآكل والضغوط البيئية. يعمل درع SWA على التخلص من مخاطر الأضرار الميكانيكية أثناء التثبيت أو التشغيل، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل.

4. الجهد العالي والقدرة على التكيف مع الحمل

مصمم لأنظمة الجهد المتوسط ​​(MV) حتى 30 كيلو فولت، ويدعم عزل XLPE للكابل وحجم الموصل الأمثل نقل الطاقة العالية مع فقدان منخفض للطاقة. فهو يتعامل مع الأحمال الكهربائية الثقيلة والأحمال الزائدة في حالات الطوارئ بأمان، مما يجعله مثاليًا للبنية التحتية الحيوية.

5. قدرات التخصيص

يقدم كابل JSH حلولاً مخصصة: أحجام الموصلات المخصصة (16 مم²–400 مم²)، وألوان الغلاف، والتصميمات الخاصة (على سبيل المثال، -حجب الماء، والهالوجين-الدخان المنخفض-) لتلبية متطلبات المشروع المحددة. نحن نقدم الدعم الفني لاختيار الكابلات وتركيبها وتصميم النظام.

6. التسليم الموثوق والدعم العالمي

ومن خلال عمليات الإنتاج المبسطة وسلسلة التوريد القوية، نضمن-التسليم في الوقت المحدد للطلبات المجمعة والعاجلة. يقدم فريقنا الفني العالمي دعمًا شاملاً-إلى-النهاية، بدءًا من استشارات ما قبل-المبيعات وحتى خدمة ما بعد-المبيعات، مما يضمن التنفيذ السلس للمشروع.

التعليمات





01.1. ماذا يعني N2XSERY؟

N2XSERYهي تسمية كابل أوروبية:N(موصل النحاس)،2X(عزل XLPE)،S(درع الأسلاك الفولاذية)،E(غمد داخلي PVC)،R(غلاف خارجي PVC)،Y(تكوين ثلاثي النواة).

02.ما هو الحد الأقصى لتصنيف الجهد لكابلات N2XSERY؟

نطاق الجهد القياسي هو 3.6/6 كيلو فولت إلى 18/30 كيلو فولت (يصل إلى 36 كيلو فولت)، ويغطي معظم تطبيقات توزيع الجهد المتوسط.

03.هل يمكن تركيب N2XSERY تحت الأرض مباشرة؟

نعم. يوفر درع السلك الفولاذي (SWA) والغلاف الخارجي PVC مقاومة ممتازة لضغط التربة والرطوبة والتآكل، مما يجعله مناسبًا للدفن المباشر دون حماية إضافية.

04.ما هو الحد الأدنى لنصف قطر الانحناء للتثبيت؟

الحد الأدنى لنصف قطر الانحناء هو 15 × القطر الإجمالي للكابل للتركيبات الثابتة. وهذا يضمن عدم حدوث أي ضرر للعزل أو الدروع أثناء التركيب.

05. هل درع SWA مناسب للتأريض (CPC)؟

نعم، بموجب BS 7671 (لوائح المملكة المتحدة)، يمكن استخدام الدرع الفولاذي المجلفن كدرعموصل حماية الدائرة (الأرض)بالنسبة للتركيبات الثابتة، بشرط الحفاظ على الإنهاء المناسب ومساحة المقطع العرضي-.
